6061 和 7075 是铝合金中应用最广泛的两大牌号，它们以其优异的性能在 工业制造、航空航天、消费电子 等领域发挥着重要作用。本文将基于 6061-T6 和 7075-T6 状态的典型值，对这两种铝合金进行全面对比。
两大铝合金核心对比概览
以 6061-T6 与 7075-T6 典型值为基准，从五大维度对比两种合金的差异与适用范围。
572 MPa7075-T6 抗拉强度
310 MPa6061-T6 抗拉强度
+20~40%7075 价格溢价
01
化学成分对比
铝合金的性能与其化学成分密切相关，6061 和 7075 在化学成分上存在显著差异。
61
6061铝合金
以镁（Mg）和硅（Si）为主要合金元素
形成 Mg₂Si 强化相
添加少量的铜（Cu）以提高强度
不显著降低抗蚀性
70
7075铝合金
以锌（Zn）为主要合金元素
加入铜（Cu）和镁（Mg）形成 Al-Zn-Mg-Cu 系合金
强化效果在所有铝合金中最为显著
特点总结
✓6061：微量元素比例较低，成本相对较低
✓7075：微量元素比例较高，成本较高，但强化效果更优
📊

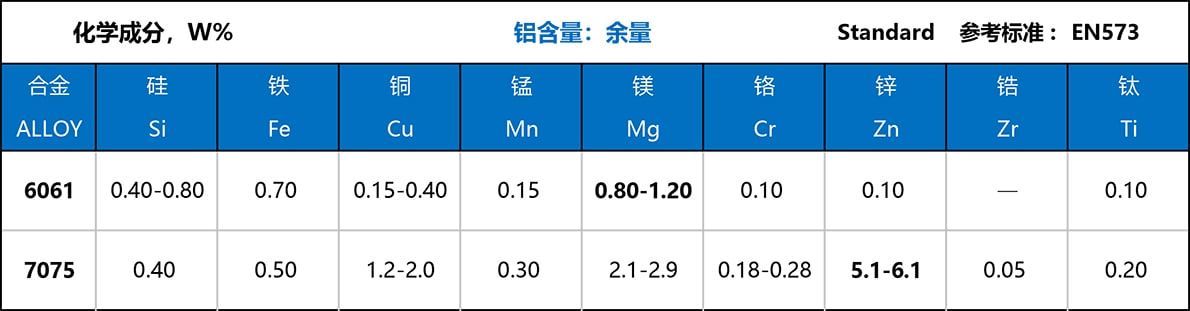

6系与7系铝合金化学成分对比
📈

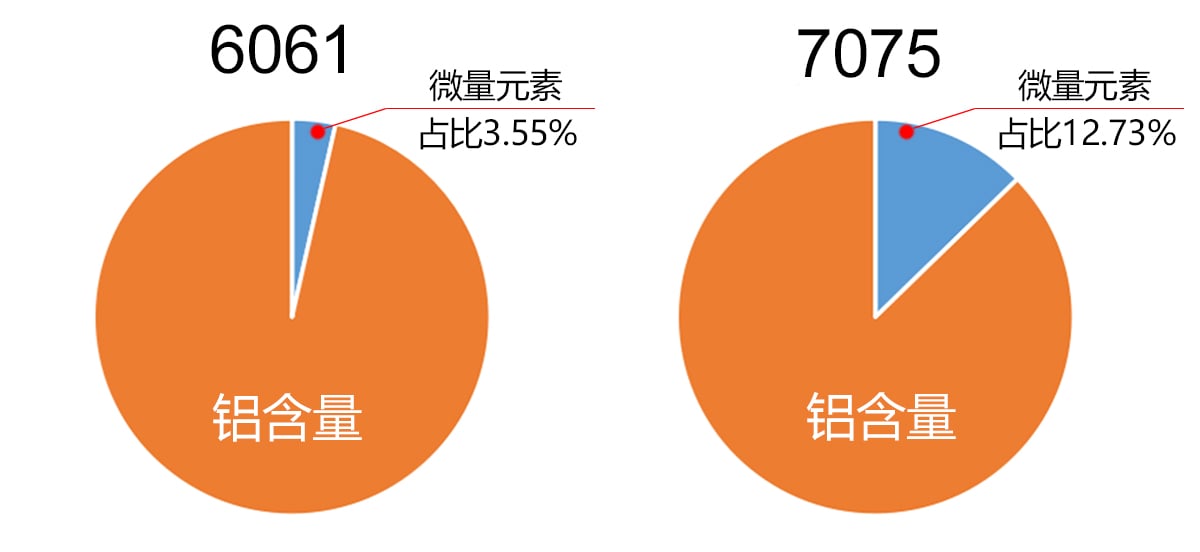

6系与7系铝合金微量元素对比
02
力学性能对比
7075 被誉为"航空铝"，在力学性能方面表现出色，被认为是目前强度最高的铝合金。
抗拉强度
310MPa · 6061-T6
572MPa · 7075-T6
屈服强度
276MPa · 6061-T6
503MPa · 7075-T6
硬度（布氏）
95HB · 6061-T6
150HB · 7075-T6
| 性能 | 6061-T6 | 7075-T6 |
|---|---|---|
| 抗拉强度 | 310 MPa | 572 MPa |
| 屈服强度 | 276 MPa | 503 MPa |
| 硬度（布氏） | 95 HB | 150 HB |
| 抗疲劳性 | 中等 | 优异 |
| 耐磨性 | 良好 | 优越 |
6061 应用
适用于一般工业制造，如：
机械零件
建筑结构
车辆零部件
7075 应用
广泛应用于：
航空航天
军工用品
精密设备
高端电子设备
03
加工性能对比
6061 和 7075 在加工性能方面各有特点，具体对比如下。
| 性能 | 6061-T6 | 7075-T6 |
|---|---|---|
| 切削性 | 良好 | 优越 |
| 焊接性 | 良好 | 较差 |
| 表面处理性 | 易于氧化着色 | 氧化效果不稳定 |
| 耐腐蚀性 | 良好 | 较差 |
| 折弯性 | 不可折弯 | 不可折弯 |
特点总结
✓6061：更适合需要焊接和表面处理的场合
✓7075：切削性能优越，适合精密加工，但焊接性和耐腐蚀性较差
04
价格对比
由于 7075 的化学成分复杂且强化效果显著，其价格通常比 6061 高出 20%~40%。在选材时，需要根据实际需求和预算进行权衡。
6061 价格
基准价格作为价格对比的基准7075 价格
+20%~40%较 6061 的价格溢价05
综合评价与选材建议
虽然 7075 在力学性能和精密加工方面表现优越，但并不意味着它在所有场景下都是最佳选择。选材时需要综合考虑用途、预算和加工需求。
61
6061 适用场景
一般工业制造
建筑结构
车辆零部件
性价比高
70
7075 适用场景
航空航天
军工用品
精密设备
高端电子产品
📱
铝合金应用实例
iPhone手机中框、滑雪杆、高尔夫球头等
总结
6061 和 7075 铝合金各有优势，选择时应根据具体应用需求。综合考虑性能、成本和加工要求，做出最佳选择。
关键要点总结
✓6061 以 Mg、Si 为主，形成 Mg₂Si 强化相，性价比高
✓7075 以 Zn 为主，Al-Zn-Mg-Cu 系合金强化效果最显著
✓7075-T6 抗拉强度约为 6061-T6 的 1.85 倍
✓6061 焊接性与表面处理性优异，7075 切削性与抗疲劳性优越
✓7075 价格通常比 6061 高出 20%~40%
✓一般工业选 6061，高要求结构件与精密零件选 7075
获取专属铝合金选材方案，欢迎访问官方网站或致电 186 8927 2558，共同推动铝加工行业的技术进步！
