GB/T5237.7-2017应用指南：深入解析铝合金型材角度允许偏差、倒角与圆角半径规范、曲面间隙控制技术及常见问题解决方案
一、角度允许偏差分级体系
1. 精度等级划分标准
根据GB/T5237.7-2017，铝型材角度公差分为三个等级：
| 精度等级 | 允许偏差值 | 典型应用场景 |
|---|---|---|
| 普通级 | ±1.5° | 一般建筑型材、普通工业用材 |
| 高精级 | ±1.0° | 光伏框架、电子设备外壳 |
| 超高精级 | ±0.5° | 航空航天、精密仪器构件 |
特殊规定：
-
6060T5、6063T5等常用合金默认执行高精级标准（未注明时）
-
非对称公差设置时，总值不得超过标准值的2倍（如±1.0°可设为+0.3°/-1.7°）
2. 测量方法要点
直接测量法
使用数显角度尺，测量点距离型材端部≥100mm
投影比对法
适用于复杂截面，放大50倍比对设计图纸
三坐标测量
关键部件建议采用CMM测量，重复精度≤0.05°
二、倒角与圆角半径规范
1. 倒角半径(r)标准要求

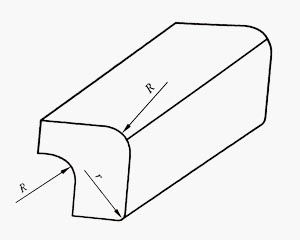

倒角（或过渡圆角）半径r及圆角半径R如下图所示：
倒角（或过渡圆角）半径r及圆角半径R示意图
图样上标注有倒角（或过渡圆角）半径"r"字样时，倒角（或过渡圆角）半径r应符合表2的规定；要求倒角（或过渡圆角）半径为其他数值时，应将该数值标注在图样上；
| 壁厚范围(mm) | 最大允许r值(mm) | 图示示例 |
|---|---|---|
| ≤3.00 | 0.5 | [图示A] |
| 3.01-6.00 | 0.6 | [图示B] |
| 6.01-10.00 | 0.8 | [图示C] |
| 10.01-20.00 | 1.0 | [图示D] |
| 20.01-40.00 | 1.5 | [图示E] |
设计注意：
-
不等厚夹角取较大壁厚值确定r值
-
特殊要求需在图样中明确标注
2. 圆角半径(R)公差带
圆弧过渡处的尺寸控制要求：
| 公称R值(mm) | 允许偏差 | 计算公式 |
|---|---|---|
| ≤1.0 | ±0.3 | - |
| 1.01-5.0 | ±0.5 | - |
| >5.0 | ±0.1R | 如R=6mm，则±0.6mm |
工程实践：
-
模具加工时建议预留0.05mm抛光余量
-
关键受力部位建议采用上限偏差
三、曲面间隙控制技术
1. 标准测量方法
使用商定样板检测，弦长基准25mm
不同圆心角的计算规则：
-
≤90°：0.13×(实际弦长/25)mm
-
>90°：0.13×[(90°对应弦长)+(余角对应弦长)]/25mm
2. 实际应用案例
某新能源汽车电池托盘型材要求：
间隙计算示例
圆心角120°，测量弦长38mm
允许间隙 = 0.13 × [(90°弦长30mm) + (30°弦长15.5mm)] / 25
= 0.13 × 45.5 / 25 = 0.237mm
3. 曲面加工工艺控制
模具抛光
挤压模具抛光至Ra≤0.4μm
等温挤压
采用等温挤压工艺（±5℃控制）
数控矫直
后处理采用数控拉弯矫直
四、常见问题解决方案
角度超差处理流程
-
检查模具工作带磨损（允许≤0.02mm）
-
调整挤压温度（±10℃范围内）
-
优化牵引力（控制在5-15kN）
倒角不达标改进措施
-
修磨模具过渡区圆角
-
增加挤压速度10-15%
-
采用含硼铝棒（减少粘模）
曲面间隙不良对策
-
增加模具导流角（建议15-25°）
-
使用带气体冷却的模具系统
-
实施在线激光检测反馈
五、标准应用指导建议
设计阶段
-
关键配合面注明超高精级要求
-
受力部位圆角半径取上限值
-
标注非对称公差时需特殊说明
生产控制
-
建立首件三坐标全尺寸检测制度
-
每班次进行角度专项抽检（≥3件）
-
模具每500次挤压后全面检测
检验方法
-
角度测量采用光学投影仪比对
-
圆角半径使用半径规验证
-
曲面间隙用塞尺检测（0.01mm分级）
六、行业发展趋势
数字化检测技术
3D扫描全尺寸比对
精度0.02mm的全尺寸快速检测
AI视觉自动判定
基于深度学习的自动质量判定系统
实时数据分析
生产数据实时统计分析平台
新型加工工艺
ECAP技术
等通道转角挤压技术
超低温精密成形
低温环境下的精密成形工艺
激光辅助挤压
激光辅助挤压成型技术
标准更新方向
-
新增微弧氧化型材的特殊要求
-
细化复合型材的尺寸标准
-
引入统计学过程控制(SPC)规范
总结
本标准的正确应用需要设计、生产、检验三方的协同配合。建议企业建立完整的标准执行体系，包括培训制度、操作规范和检测流程，确保铝型材产品尺寸精度符合最新国家标准要求。
通过科学应用GB/T5237.7-2017标准，企业可以显著提升产品质量稳定性，降低生产成本，增强市场竞争力。
