铝材挤压模具是铝型材生产中的 核心组件，其设计与制造质量直接影响产品的 精度、 表面质量 和 生产效率。
一、铝材挤压模具的主要结构
铝材挤压模具通常由以下几部分组成，每个部分都有其特定的功能和作用：

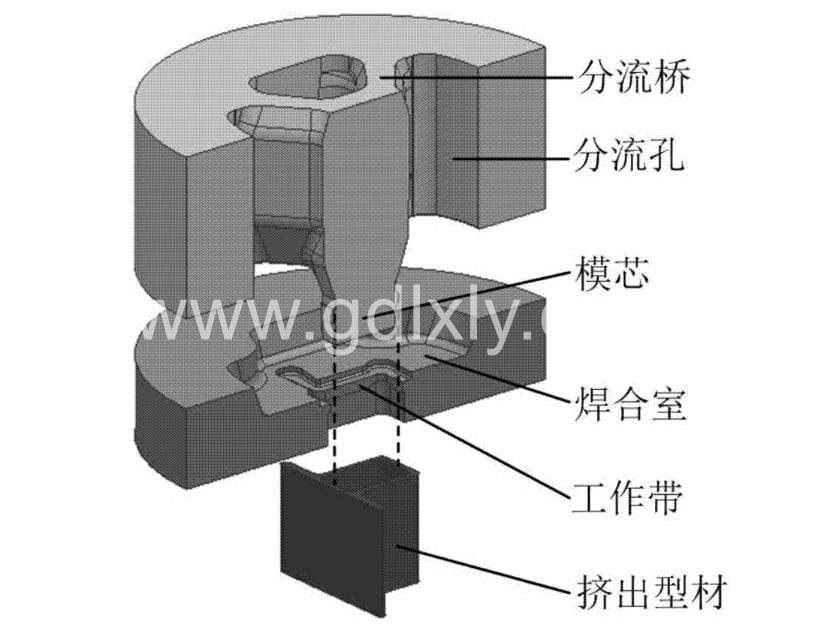

模具结构示意图位置
模具前端（工作带部分）
功能： 直接与铝材料接触，决定型材的最终形状和尺寸精度。
特点： 表面光洁度高，尺寸精度严苛，需具备良好的耐磨性。
导流板（分流板）
功能： 将铝材均匀分配到各个分流孔，确保型材各部分的流速一致。
特点： 设计复杂，需根据型材形状和尺寸合理分配分流孔。
分流孔
功能： 将铝材分成多股流动，确保型材各部分均匀填充。
特点： 数量和形状根据型材设计而定，需优化以平衡流速。
焊合室
功能： 将分流后的铝材重新焊合，确保型材的完整性和致密性。
特点： 尺寸和形状影响型材的焊合质量和表面光洁度。
空刀
功能： 为铝材流动提供空间，避免模具堵塞或型材变形。
特点： 深度和宽度需合理设计，避免影响型材尺寸精度。
模具后端（支撑部分）
功能： 支撑模具前端，减少模具在挤压过程中的变形。
特点： 结构简单但承压力大，需具备足够的强度和刚度。
二、铝材挤压模具的通用术语
以下是与铝材挤压模具相关的常用术语及其定义：
工作带
定义： 模具前端与铝材直接接触的区域。
作用： 决定型材的最终形状和表面质量。
分流孔
定义： 模具中用于分流铝材的孔洞。
作用： 确保型材各部分的流动均匀。
导流板
定义： 用于引导铝材流动的板状结构。
作用： 优化铝材分配，减少流速差异。
焊合室
定义： 将分流后的铝材重新焊合的区域。
作用： 确保型材的完整性和致密性。
空刀
定义： 模具中为铝材流动提供的额外空间。
作用： 避免模具堵塞或型材变形。
支承垫
定义： 用于支撑模具后端的垫块。
作用： 减少模具变形，确保挤压过程稳定。
挤压比
定义： 挤压筒截面积与型材截面积的比值。
作用： 表征挤压过程的变形程度。
模具偏心
定义： 挤压筒、挤压杆和模具中心不完全重合的现象。
影响： 导致型材流速不均，影响成型质量。
三、优化铝材挤压模具设计的建议
通过优化模具设计，可以显著提升模具的性能和使用寿命：
合理设计工作带
根据型材形状和尺寸优化工作带长度和表面光洁度，确保型材精度。
优化分流孔与导流板
根据型材复杂程度合理设计分流孔数量和导流板形状，确保流速均匀。
加强模具材料选择
选用高耐磨、高强度的模具钢，如H13钢，延长模具使用寿命。
提高模具加工精度
使用高精度数控机床加工模具，确保尺寸精度和表面质量。
定期维护与修模
建立模具维护和修模机制，及时修复磨损或损坏的模具。
四、常见问题与解决方案
在生产过程中可能会遇到各种问题，及时识别并解决这些问题对保证产品质量至关重要：
| 问题 | 原因分析 | 解决方案 |
|---|---|---|
| 型材尺寸不达标 | 工作带设计不合理 | 优化工作带长度和表面光洁度 |
| 型材流速不均 | 分流孔或导流板设计不当 | 合理设计分流孔和导流板形状 |
| 模具磨损过快 | 材料选择不当或加工精度低 | 选用高强度模具钢，提高加工精度 |
| 模具偏心 | 设备安装或调整不当 | 检查并调整挤压筒、挤压杆和模具同心度 |
总结
铝材挤压模具的主要结构包括工作带、导流板、分流孔、焊合室、空刀和模具后端等部分，每个部分的设计和制造都直接影响模具的性能和型材质量。
关键要点总结
了解模具各结构部分的功能和特点，有助于优化模具设计
掌握模具相关术语，便于技术交流和问题分析
通过优化设计、材料选择和加工工艺，可以显著提升模具性能
建立完善的维护机制，延长模具使用寿命
及时识别和解决生产中的问题，确保产品质量稳定
合理设计工作带、分流孔和导流板，确保型材尺寸精度和表面质量
选用高强度模具材料，提高模具的耐磨性和使用寿命
